2023년 07월 Spotlight
ARRI, Camera Control Monitor CCM-1
ARRI社의 CCM-1은 ALEXA 35와 ALEXA Mini LF를 위한 Camera Control Monitor다. SmallHD社와 공동 개발한 CCM-1은 카메라를 제어하고 메뉴에 접속할 수 있는 7″ Onboard Monitor로, 정확한 ARRI 색상과 밝은 Display 성능을 가졌으며, 다양한 Monitoring 전문 도구들이 포함되었다.

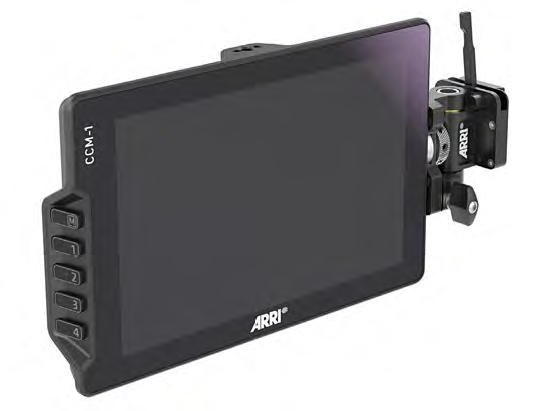

ARRI社의 CCM-1은 기존 MVF-2 Viewfinder를 온전히 대체하는 Control, Menu, Clip Playback 기능 등을 갖췄고, 7″ IPS LCD Display에 밝은 High-Contrast HD Image를 표시하므로, Viewfinder 보다 Monitor 활용을 선호하는 ALEXA 35 및 ALEXA Mini LF 촬영자들에게 좋은 선택이 될 수 있다. CCM-1은 카메라의 거의 모든 설정과 메뉴에 접근할 수 있고, 유연한 U.I는 자유로운 한 손 조작을 가능하게 한다. 제품 좌측면에는 메인 메뉴 버튼과 4개의 사용자 지정 버튼이 배치되었다. 그 외의 물리적인 조작 버튼은 Power, Back, Joystick, Lock Slider가 후면에 위치하며, 장갑을 껴도 보지 않고 쉽게 찾을 수있는 고유한 촉각 표시가 있다. 메뉴 버튼은 MVF-2와 동일한 카메라 메뉴에 빠르게 접속할 수 있도록 해주고, Lock Slider는 모든 제어 입력을 비활성화하여 우발적인 조작을 방지한다.

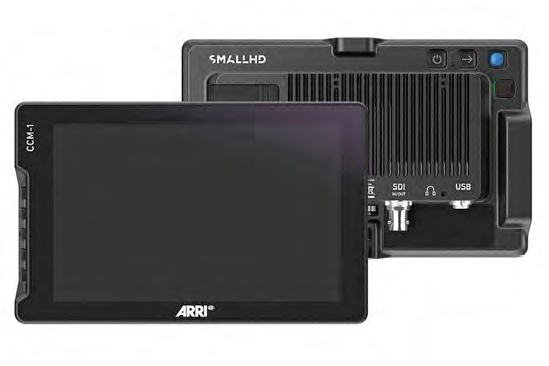

후면 하단에는 VF(CoaX Press) Connector, Power In, SDI In/Out, 3.5mm Headphone Port, 5 Pin LEMO USB Port를 포함한 입출력 Port가 자리한다. Firmware Update, Frame Capture, Look File을 위한 USB-C Slot은 후면 좌측 상단부에 있는데, ALEXA 35와 동일한 USB-C Stick을 사용할 수 있으며, 작동 중에 Weather Seal Cover 아래에 삽입할 수 있다. CCM-1은 카메라의 VF Connector를 사용하기 때문에, 2개의 SDI 출력 단자를 다른 용도로 사용할 수 있다. 이 같은 방식은 카메라의 SDI 출력을 다른 장비나 전송용으로 활용할 수 있어서 장비 구성에 도움이 된다. 특히, ALEXA 35의 경우, 2개의 VF Connector가 탑재되어 MVF-2와 CCM-1을 동시 사용하는 것도 가능하다. 제품에는 최장 10m 길이의 VF Cable이 포함되어 좁은 공간, Crane, Dolly, Cage 등과 조합할 경우, 편의성을 제공한다
또한, CCM-1은 SDI 출력을 가진 타사의 카메라와 호환된다. ALF-2 또는 ALF-4 Look File을 적용한 후에 SmallHD社의 Tool을 활용하는 방식이다.
CCM-1은 High-Contrast HD Image를 7″ IPS LCD에 표시하는데, 해상도는 1920×1200, 시야각 160°, 최대 휘도는 1300nits로, 야외 직사광선 아래에서도 어떤 각도에서든 식별이 쉽다. CCM-1은 Interactive Status Overlay를 채택하여 Live View를 중단하지 않고 설정 조정을 할 수 있다. Monitoring 환경은 Sensor의 전체 해상도를 사용해 화면을 표시하여 초점을 확인할 경우, Image를 확대해도 선명함이 유지된다. False Color 또는 Peaking 같은 Tool은 Status Overlay에 영향을 끼치지 않고 카메라의 Image에만 영향을 주므로, 일반적인 SDI Monitor보다 사용하기 편하다. 또한, Playback 중에 Clip List와 Metadata를 표시할 수 있어, 소규모 현장에 도입하기에 좋다.

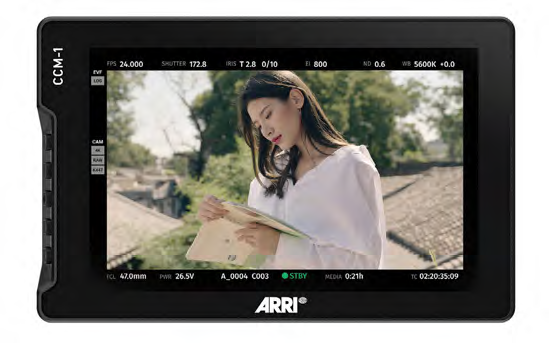

CCM-1의 Interface는 MVF-2와 같이 기존의 ARRI 제품을 사용해온 촬영자들이라면 익숙한 Home 화면을 기반으로 모든 카메라 정보를 한 눈에 보여준다. 5개의 주요 노출 매개 변수 중에 하나를 선택하면, Real Time Preview로 조정할 수 있는 Live Image로 이동한다. 카메라의 거의 모든 설정과 메뉴에 접근할 수 있으며, 제어는 Touch Screen 또는 물리 버튼으로 조작되고, MVF-2와 동일한 직관적인 Layout을 가졌다.
CCM-1은 기본적으로 Sun Hood가 제공 되는데, 측면과 상단의 Flap은 긁힘에 강한 인조 가죽으로 처리되었고, 상단의 Flap은 자석으로 고정되어 평평하게 접을 수 있어, 수납과 휴대가 편리하다. Viewfinder Adapter인 VFA-4를 사용하면, 도구 없이 CCM-1을 ARRI Viewfinder Bracket에 장착할 수 있고, ARRI Pin-Lock과 SmallHD Mounting Standard가 함께 제공된다.

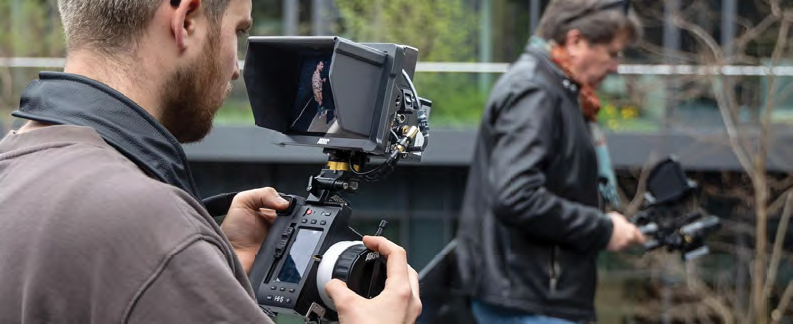

또한, 카메라 수평에 영향을 주지 않고, CCM-1을 빠르게 고정할 수 있는 2축 Monitor Arm인 MAC-1도 포함되어, CCM-1의 위치를 간편하게 조정할 수 있다. MAC-1은 한 손으로 위치를 다시 조정할 수 있는 Friction System과 다양한 장착 표준에 맞출 수 있는 Mount Point를 갖고 있다.
제품 소재는 견고함을 고려해 Aluminum을 채택했으며, 크기는 1871mm x 2029mm, 무게는 약 594g이고, 방진 방습 기능과 내열성을 가졌다. 상단과 후면, 우측면에는 1/4″ Mount Point가 자리하고, 하단과 후면 Chassis는 탈부착 가능한 Block Style이라 교체할 수 있다.
